　　接近開關在工業自動化領域應用非常廣發，主要被用作到位檢測，在機器人、流水線上非常常見。市場上常用的接近開關當中，除二線制開關以外，無論是在工程設計時選型還是使用安裝時都需要考慮傳感器與系統（PLC）的輸出連接方式。大多數的接近開關輸出回路無論是NPN型還是PNP型都是屬集電極開路輸出信號形式（AC型除外），且都具有最基本的3條信號線,其分別為（VCC；GND；OUT），也有4線制的OUT（NO+NC）。NPN型和PNP型這兩種類型的主要區別就是所使用三極管的類型不同，即輸出信號不同。利用三極管的C、E極作為輸出時，用戶在使用的時候需要接上拉電阻和下拉電阻。

　　一、NPN型、PNP型輸出線定義要素

　　首先我們對3條信號線定義或稱呼進行說明:

　　1. VCC：即為電源，又稱為+V；（俗稱電源正極，接紅色或褐色線）。

　　2. GND：即為接地線，又稱為0V；（俗稱電源負極，接藍色線）。

　　3. OUT：即為信號輸出線，又稱為負載；（接黑色（或白色）線）。

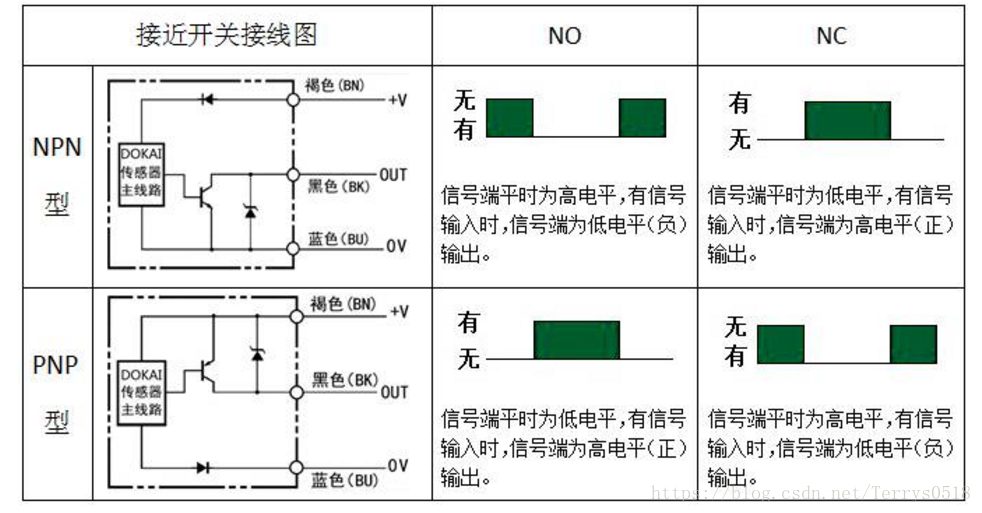

　　接著單純的說明NPN型、PNP型代表的意思：

　　NPN型：可簡稱N型，N表示信號端為負電壓輸出；內部開關連接于信號端與負極。

　　PNP型：可簡稱P型，P表示信號端為正電壓輸出；內部開關連接于信號端與正極。

　　同時兩種類型都有NO(常開)型或NC(常閉)型不同的輸出常態，在選型時單純的選擇NPN型或PNP型輸出均是不全面的描述。

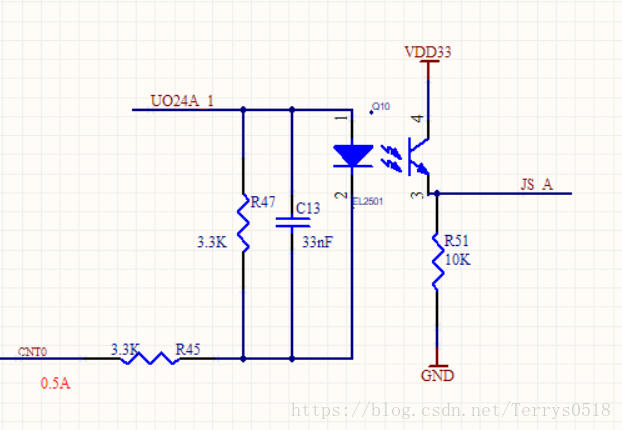

　　針對NPN型接近開關，外部檢測電路如下

　　CNT0 接 OUT,無信號輸入時，OUT被上拉到電源，JS_A輸出高電平

　　有信號輸入時，OUT被下拉到地，JS_A輸出低電平

　　針對PNP型接近開關，外部檢測電路如下

　　CNT0接OUT,無信號輸入時，JS_C輸出高電平

　　有信號輸入時，JS_C輸出低電平
